八把刀庫自動換刀主軸
滿足多種工藝需求
- 產品詳情
- 參數視頻
CNC drilling machine (Six-sided dlrill)
數(shu)控(kong)鉆孔中心(xin)(六面鉆)
八把(ba)(ba)刀(dao)庫自(zi)動換刀(dao)主軸，滿足多種工藝(yi)需求上加工單(dan)元12把(ba)(ba)垂直鉆,12把(ba)(ba)水平鉆
最小打孔工件尺寸(cun):120×30mm
Automatic tool changing spindles with 8tools , satisfying various multi-processre quest.The upper processing unit : 12 vertical drills and 12 horizontal drills.
Minimum drilling workpiece size : 120x30mm.
A：上加工單(dan)元單(dan)鉆包加工(HB711H8)
Upper processing unit
Single drilling package processing
B：縱(zong)橫鋸片拉米諾加工(gong)(HB711NH8)
XY saw blade for Lamello drilling
C:"側(ce)銑刀加工(HB711KH8)
Side milling cutter processing
D：上加工單元雙鉆(zhan)包加工(HB721H8)
Upper processing unit double drilling package processing

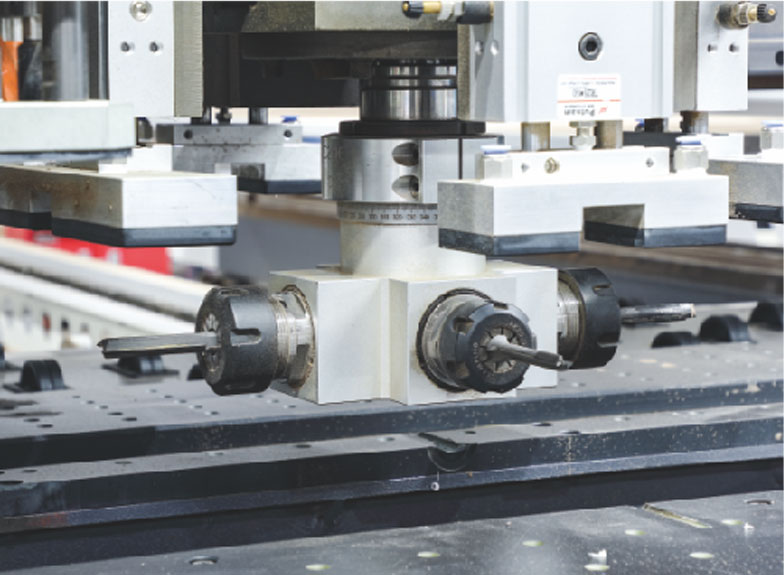

十字側銑(xian)刀(HB711KH8)(標配)
Cross side milling cutter (standard configuration)

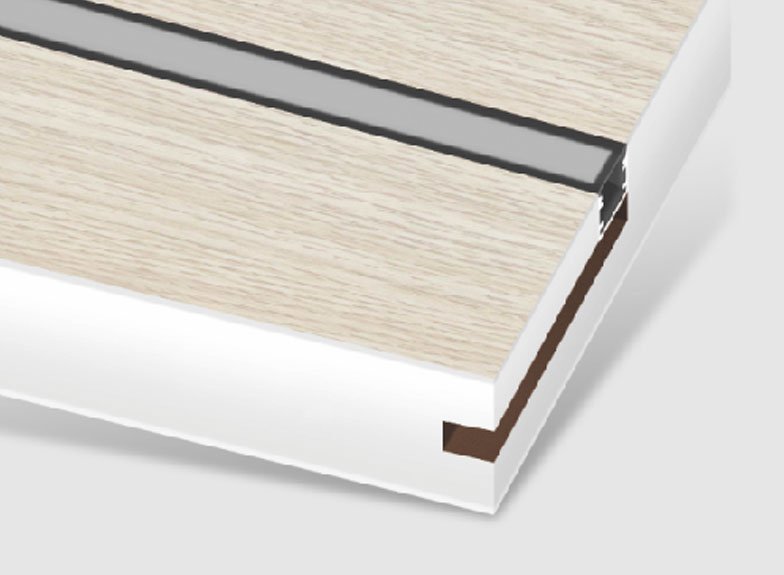

燈線槽加工
Light slotting
天(tian)地(di)銨鏈槽加工(HB711KH8)
Hinge sloting

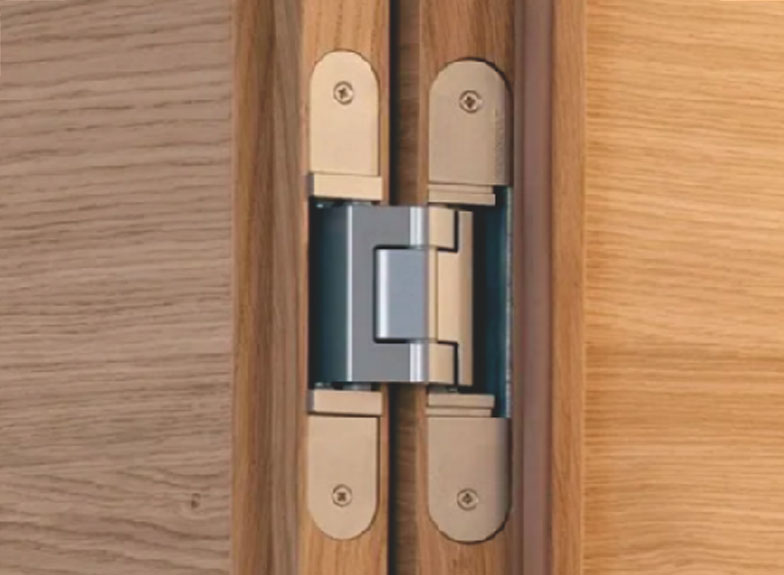

隱形合頁(ye)槽加工(HB711KH8)
Hinge sloting
現場操作視頻
Operating vidoo
產品參數
| 內容 | 設備型號 | HB711H8 | HB711NH8 |
|---|---|---|---|
銑槽加工主軸 Milling spindle | 總功率 Total power | 34kw | 37KW |
主軸電機功率 Spindle power | 9KW + 6KW x 2 | 9KW + 6KW x 2 | |
主軸轉速 Rotation speed | 18000rpm | 18000rpm | |
最高定位速度 Max.positioning speed | X軸速度 X axis speed | 130m/min | 130m/min |
Y軸速(su)度 Y axis speed | 100m/min | 100m/min | |
Z軸速度 Z axis speed | 30m/min | 30m/min | |
A軸速度 A axis speed | 60m/min | 60m/min | |
U軸速度 U axis speed | 130m/min | 130m/min | |
V軸(zhou)速度 V axis speed | 100m/min | 100m/min | |
W軸速度 W axis speed | 30m/min | 30m/min | |
鉆孔(kong)組合裝置 Boring head combination device | 上垂直鉆 Up vertical spindle | 12支+自動換刀主軸(配(pei)Y方向側銑) 12-+automatictoolchange spindle Wth Y direction side milling) | 12支+垂(chui)直(zhi)拉米諾鋸片(pian)+自(zi)動換刀主軸 12HVertical Larnino Saw Blade +Aurtomatic Tool ChangerSpindle |
上水平鉆 Up horizontal spindle | X方向(xiang):(4 + 4) Y方向:(2+2) | X方向:4+4Y 方向:2+2 | |
下垂直(zhi)鉆 Down vertical spindle | 9支 | 9支 | |
加(jia)工尺寸范圍 Working range | 板材最小寬度 Min.width of workpiece | 30mm | 30mm |
板材最大寬度 Max.width of workpiece | 1210mm | 1210mm | |
板材最小(xiao)長度Min.length of workpiece | 120mm | 120mm | |
板材最大長度(du) Max.length of workpiece | 3100mm | 3100mm | |
板(ban)材最(zui)小厚度(du) Minthickness of workpiece | 10mm | 10mm | |
板材(cai)最(zui)大厚度 Max.thickness of workpiece | 55mm | 55mm | |
其他(ta)參數 Other parameter | 吸塵口 Suction port | 上吸(xi)塵口(kou)Φ200mm 下吸塵口Φ100mm 廢料吸塵口Φ75mm | 上吸塵口Φ200mm 下吸塵(chen)口Φ100mm 廢料吸塵口Φ75mm |
設備尺寸 Package size | 6100×3460×2500mm | 6100×3500×2500mm | |
重量 Weight | 4300kg | 4500kg |
| 內容 | 設備型號 | HB711KH8 |
|---|---|---|
銑槽加工主(zhu)軸 Milling spindle | 總功率 Total power | 40kw |
主軸電機功率 Spindle power | 9KW + 6KW x 3 | |
主軸轉速 Rotation speed | 18000rpm | |
最高定位(wei)速度 Max.positioning speed | X軸速度 X axis speed | 130m/min |
Y軸速度(du) Y axis speed | 100m/min | |
Z軸速度 Z axis speed | 30m/min | |
A軸(zhou)速度(du) A axis speed | 60m/min | |
U軸速度(du) U axis speed | 130m/min | |
V軸速度 V axis speed | 100m/min | |
W軸速度 W axis speed | 30m/min | |
鉆孔(kong)組合裝(zhuang)置 Boring head combination device | 上(shang)垂直(zhi)鉆(zhan) Up vertical spindle | 12支+自(zi)動換刀(dao)主(zhu)軸(zhou)+側銑四刀(dao)頭主(zhu)軸(zhou) 12+automatic tool change spindle +side milling four-head spindle |
上水平(ping)鉆(zhan) Up horizontal spindle | X方向:(4 + 4) Y方向:(2+2) | |
下垂直鉆(zhan) Down vertical spindle | 9支 | |
加(jia)工尺寸范圍 Working range | 板材最小寬度 Min.width of workpiece | 30mm |
板材最大(da)寬(kuan)度(du) Max.width of workpiece | 1210mm | |
板材(cai)最小長度Min.length of workpiece | 120mm | |
板材最大長(chang)度 Max.length of workpiece | 3100mm | |
板材最小厚度 Minthickness of workpiece | 10mm | |
板材最大厚度 Max.thickness of workpiece | 55mm | |
其(qi)他參數 Other parameter | 吸(xi)塵口(kou) Suction port | 上吸(xi)塵口(kou)Φ200mm 下吸塵口Φ100mm 廢料吸塵口Φ75mm |
設備尺寸(cun) Package size | 6100×3500×2500mm | |
重量 Weight | 4500kg |
注:本司(si)對產品規格及設計(ji)細節不斷改(gai)(gai)良更新,上述(shu)功能(neng)與參數可能(neng)有(you)優(you)化改(gai)(gai)進,請與授權銷售單位(wei)確認。
The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
