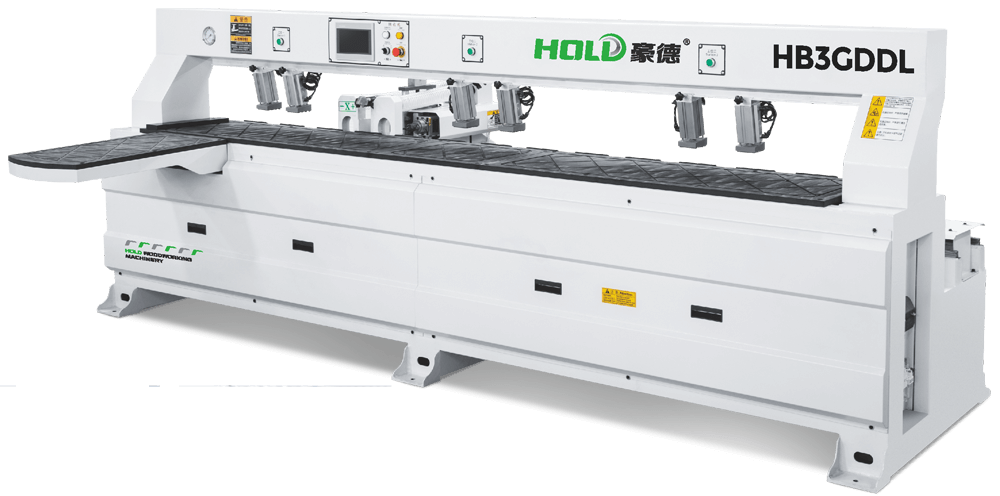

CNC drilling machine (Six-sided drill)
數控鉆孔(kong)中(zhong)心(六面鉆)
雙面同時鉆孔加(jia)工
Double-faced drilling simultaneously
雙(shuang)面同時銑槽(cao)加工
Double-faced slotting simultaneously

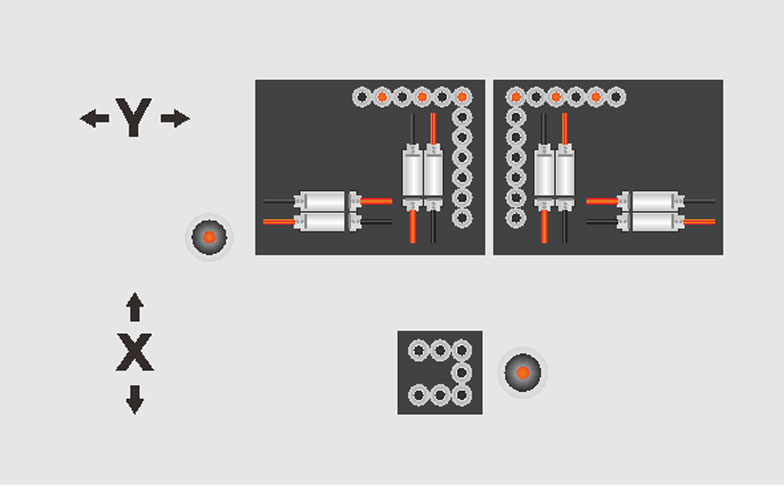

鉆頭布局示意圖(HB62D)
Drillbit layout diagram
產品參數
| 內容 | 設備型號 | HB62G |
|---|---|---|
銑槽(cao)加工(gong)主軸(zhou) Milling spindle | 總功率 Total power | 23kw |
主軸電機功率 Spindle power | 6kw x 2 | |
主軸轉速 Rotation speed | 18000rpm | |
最高定(ding)位速度 Max.positioning speed | X軸(zhou)速度(du) X axis speed | 130m/min |
Y軸速度 Y axis speed | 100m/min | |
Z軸速度(du) Z axis speed | 30m/min | |
A軸速度 A axis speed | 60m/min | |
U軸速度 U axis speed | 130m/min | |
V軸速(su)度(du) V axis speed | 100m/min | |
W軸速度 W axis speed | 30m/min | |
鉆孔組合(he)裝置(zhi) Boring head combination device | 上垂(chui)直鉆 Up vertical spindle | 12支 x 2 |
上水(shui)平(ping)鉆 Up horizontal spindle | X方向:(2+2) x2 Y方向:(2+2) x2 | |
下垂直鉆 Down vertical spindle | 7支 | |
加工尺(chi)寸(cun)范(fan)圍(wei) Working range | 板材最小寬(kuan)度(du) Min.width of workpiece | 30mm |
板材最大寬度 Max.width of workpiece | 1210mm | |
板材(cai)最(zui)小長度Min.length of workpiece | 120mm | |
板材最大(da)長度 Max.length of workpiece | 3100mm | |
板材(cai)最小厚度(du) Minthickness of workpiece | 10mm | |
板(ban)材最大厚度 Max.thickness of workpiece | 55mm | |
其他參數 Other parameter | 吸塵(chen)口 Suction port | 上(shang)吸塵(chen)口Φ200mm x 2 下吸塵口Φ100mm |
設備(bei)尺寸 Package size | 5300×2700×2500mm | |
重量 Weight | 3350kg |
注:本司(si)對產品(pin)規格及設計細節不(bu)斷改良更新,上述(shu)功能與參數可能有優化改進,請(qing)與授權銷售單位確(que)認。
The company's product spelt elirs and design detals wil be updated continously, The above specifications subject to change without notice,plerse confirm wth authorized distributor.
